德國HAINBUCH卡盤SPANNTOP Nova型號參數

發布日期2015.12.22 ?|

作者：

來源：

德國HAINBUCH SPANNTOP Nova卡盤
SPANNTOP Nova 卡盤是新一代的夾具王夾頭，功能上在止動器的設計，人性化與簡易化設計并兼具精密定位的特性，目前具有通孔型，內定位型和軸向零位移型，反漲模組與三爪模組均可結合使用。
標準型號：32型、42型、52型、65型、80型、100型

德國HAINBUCH 內定位卡盤(技術參數)
卡盤內部帶有固定基礎定位塊，可以通過3個螺絲從外部固定，在沒有基礎定位塊時就是完全的通孔卡盤，適合棒料加工。

HAINBUCH 內定位卡盤優點：
? 可以實現內定位和前定位
? 軸向力提供更好的軸向定位
? 去下基礎定位模塊就是超值的通孔卡盤
? 可以實現氣檢
夾持配件：spanntop夾頭

連接件：MANDD Adapt T211（帶拉栓，適合通孔）、MANDD Adapt T212 （不帶拉栓，適合盲孔）、三爪連接

德國HAINBUCH 軸向零位移卡盤（技術參數）
帶有軸向靜止的夾頭適合特別短的凸肩夾持，經常用在副主軸上
HAINBUCH 內定位卡盤優點：
? 徑向夾持沒有軸向位移
? 工件的夾持在短肩上
? 適合沒有軸向定位的截取作用
? 可以實現內定位和前定位
? 去下基礎定位塊就是超值的通孔卡盤
夾持配件：Spanntop夾頭

德國HAINBUCH 通孔卡盤（技術參數）
單純的通孔卡盤，適合棒料和加工管類
HAINBUCH通孔卡盤 優點：
? 超值的通孔卡盤
? 龐遼加工有著更高的轉速和刀削量
? 比普通的卡盤更高的夾持力
夾持配件：spanntop夾頭
連接件：MANDD Adapt T211（帶拉栓，適合通孔）、MANDD Adapt T212 （不帶拉栓，適合盲孔）

德國HAINBUCH SPANNTOP Nova 后拉位卡盤標準型技術參數

類型	訂貨號	主軸類型	跳動mm	夾持范圍Amm	C mm	D mm	E mm	BG	F	B	I mm	S	Q mm	R mm	AW mm	轉速 r/min	重量 KG
32	2702/0001	A2-4	0.01	4-32	0.6	1	52.5	M10	Φ75f7	Φ67（3-M4）	117	M52*1.5	2.5	3	115	8000	6
32	2702/0002	A2-5	0.01	4-32	0.6	1	52.5	M10	Φ75f7	Φ67（3-M4）	117	M52*1.5	2.5	3	135	8000	7

42	2702/0025	A2-4	0.01	4-42	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	122	M52*1.5	2	2.5	144	7000	11
42	2702/0003	A2-5	0.01	4-42	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	122	M72*1.5	2	2.5	144	7000	10
42	2702/0004	A2-6	0.01	4-42	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	122	M85*1.5	2	2.5	165	7000	12
42	2702/0014	120	0.01	4-42	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	115	M72*1.5	2	2.5	144	7000	10
42	2702/0015	140	0.01	4-42	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	115	M72*1.5	2	2.5	150	7000	12

52	2702/0005	A2-5	0.01	4-52	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	122	M72*1.5	2	2.5	144	7000	10
52	2702/0006	A2-6	0.01	4-52	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	122	M85*1.5	2	2.5	165	7000	12
52	2702/0016	120	0.01	4-52	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	115	M72*1.5	2	2.5	144	7000	10
52	2702/0017	140	0.01	4-52	0.6	1	56.5	M10	Φ125f7	Φ107（3-M6）	115	M72*1.5	2	2.5	150	7000	10

65	2702/0007	A2-5	0.01	4-65	0.6	1	63.5	M12	Φ145f7	Φ126（3-M6）	131	M72*1.5	2	2.5	160	6000	13.5
65	2702/0008	A2-6	0.01	4-65	0.6	1	63.5	M12	Φ145f7	Φ126（3-M6）	130	M105*1.5	2	2.5	165	6000	13
65	2702/0009	A2-8	0.01	4-65	0.6	1	63.5	M12	Φ145f7	Φ126（3-M6）	131	M105*1.5	2	2.5	210	6000	18.5
65	2702/0018	120	0.01	4-65	0.6	1	63.5	M12	Φ145f7	Φ126（3-M6）	120	M72*1.5	2	2.5	160	6000	12.5
65	2702/0019	140	0.01	4-65	0.6	1	63.5	M12	Φ145f7	Φ126（3-M6）	120	M72*1.5	2	2.5	160	6000	12.5
65	2702/0020	170	0.01	4-65	0.6	1	63.5	M12	Φ145f7	Φ126（3-M6）	115	M105*1.5	2	2.5	184	6000	14

80	2702/0010	A2-6	0.01	5-80	0.6	1	63.5	M12	Φ160f7	Φ139（3-M6）	135	M102*1.5	2	2.5	180	5500	16
80	2702/0011	A2-8	0.01	5-80	0.6	1	63.5	M12	Φ160f7	Φ139（3-M6）	140	M102*1.5	2	2.5	210	5500	21
80	2702/0021	170	0.01	5-80	0.6	1	63.5	M12	Φ160f7	Φ139（3-M6）	135	M102*1.5	2	2.5	180	5500	17
80	2702/0022	220	0.01	5-80	0.6	1	63.5	M12	Φ160f7	Φ139（3-M6）	148	M102*1.5	2	2.5	235	5500	17

100	2702/0012	A2-6	0.015	16-100	2	1.5	73	M20	Φ215f7	Φ139（3-M8）	155	M135*1.5	3	5	235	5000	33.5
100	2702/0013	A2-8	0.015	16-100	2	1.5	73	M20	Φ215f7	Φ139（3-M8）	159	M135*1.5	3	5	235	5000	33
100	2702/0026	A2-11	0.015	16-100	2	1.5	73	M20	Φ215f7	Φ139（3-M8）	165	M135*1.5	3	5	280	5000	43
100	2702/0023	170	0.015	16-100	2	1.5	73	M20	Φ215f7	Φ139（3-M8）	159	M135*1.5	3	5	235	5000	35
100	2702/0024	220	0.015	16-100	2	1.5	73	M20	Φ215f7	Φ139（3-M8）	159	M135*1.5	3	5	240	5000	35

德國HAINBUCH SPANNTOP Nova 軸向零位移卡盤標準型技術參數

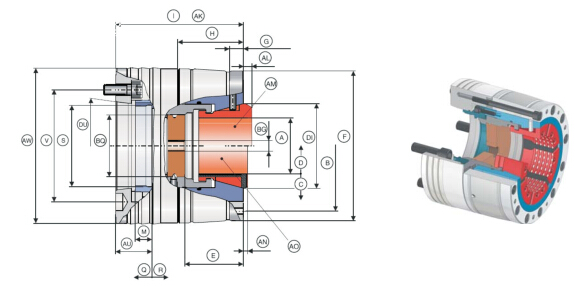

Hanbuch spanntop nova軸向零位移卡盤

類型	訂貨號	主軸類型	跳動mm	夾持范圍Amm	C mm	D mm	E mm	BG	F	B	I mm	S	Q mm	R mm	AW mm	轉速 r/min	重量 KG
32	2703/0001	A2-4	0.01	4-32	0.6	1	53.5	M10	Φ100f7	Φ92.5(3-M4)	120	M52*1.5	2.5	3	145	8000	10
32	2703/0002	A2-5	0.01	4-32	0.6	1	53.5	M10	Φ100f7	Φ92.5(3-M4)	120	M52*1.5	2.5	3	145	8000	10

42	2703/0003	A2-5	0.01	4-42	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	120	M76*1.5	2	2.5	145	7000	13.5
42	2703/0004	A2-6	0.01	4-42	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	120	M76*1.5	2	2.5	162	7000	13.5
42	2703/0024	120	0.01	4-42	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	110	M76*1.5	2	2.5	145	7000	13.5
42	2703/0014	140	0.01	4-42	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	110	M76*1.5	2	2.5	150	7000	14

52	2703/0005	A2-5	0.01	4-52	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	120	M76*1.5	2	2.5	145	7000	13
52	2703/0006	A2-6	0.01	4-52	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	120	M76*1.5	2	2.5	162	7000	13
52	2703/0034	120	0.01	4-52	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	110	M76*1.5	2	2.5	145	7000	13.5
52	2703/0015	140	0.01	4-52	0.6	1	54.8	M10	Φ140f7	Φ122(3-M6)	110	M76*1.5	2	2.5	150	7000	13.5

65	2703/0007	A2-5	0.01	4-65	0.6	1	65	M12	Φ160f7	Φ141(3-M6)	135	M90*1.5	2	2.5	165	6000	15.5
65	2703/0008	A2-6	0.01	4-65	0.6	1	65	M12	Φ160f7	Φ141(3-M6)	135	M90*1.5	2	2.5	165	6000	15
65	2703/0009	A2-8	0.01	4-65	0.6	1	65	M12	Φ160f7	Φ141(3-M6)	135	M90*1.5	2	2.5	210	6000	20
65	2703/0016	140	0.01	4-65	0.6	1	65	M12	Φ160f7	Φ141(3-M6)	135	M90*1.5	2	2.5	165	6000	16
65	2703/0017	170	0.01	4-65	0.6	1	65	M12	Φ160f7	Φ141(3-M6)	125	M90*1.5	2	2.5	180	6000	20

80	2703/0010	A2-6	0.01	5-80	0.6	1	65	M12	Φ175f7	Φ156(3-M6)	145	M92*1.5	2	2.5	179	5500	19
80	2703/0011	A2-8	0.01	5-80	0.6	1	65	M12	Φ175f7	Φ156(3-M6)	145	M92*1.5	2	2.5	210	5500	23
80	2703/0018	140	0.01	5-80	0.6	1	65	M12	Φ175f7	Φ156(3-M6)	145	M92*1.5	2	2.5	179	5500	20

100	2703/0012	A2-6	0.015	16-100	2	1.5	85.5	M20	Φ215f7	Φ192(3-M8)	175	M92*1.5	3	5	220	5000	35
100	2703/0013	A2-8	0.015	16-100	2	1.5	85.5	M20	Φ215f7	Φ192(3-M8)	175	M125*1.5	3	5	220	5000	34
100	2703/0019	170	0.015	16-100	2	1.5	85.5	M20	Φ215f7	Φ192(3-M8)	180	M125*1.5	3	5	220	5000	37
100	2703/0020	220	0.015	16-100	2	1.5	85.5	M20	Φ215f7	Φ192(3-M8)	170	M125*1.5	3	5	240	5000	38

德國HAINBUCH SPANNTOP Nova 通孔卡盤標準型技術參數

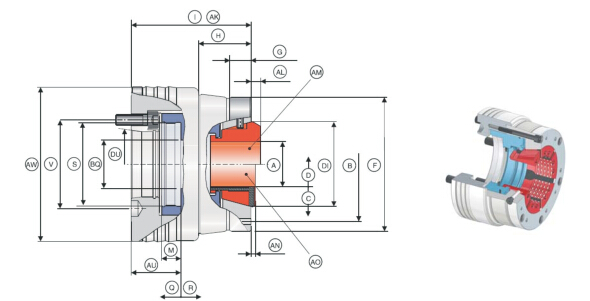

Hanbuch spanntop nova通孔卡盤

類型	訂貨號	主軸類型	跳動mm	夾持范圍Amm	C mm	D mm	E mm	G	F	B	I mm	S	Q mm	R mm	AW mm	轉速 r/min	重量 KG
32	2701/0001	A2-4	0.01	4-32	0.6	1	34	14	Φ75f7	Φ67(3-M4)	107	M55*1.5	2.5	3	115	8000	5
32	2701/0002	A2-5	0.01	4-32	0.6	1	34	14	Φ75f7	Φ67(3-M4)	107	M55*1.5	2.5	3	135	8000	6

42	2703/0003	A2-5	0.01	4-42	0.6	1	45	17	Φ125f7	Φ107(3-M6)	112	M78*1.5	2	2.5	144	7000	9
42	2703/0004	A2-6	0.01	4-42	0.6	1	45	17	Φ125f7	Φ107(3-M6)	112	M78*1.5	2	2.5	165	7000	11
42	2703/0013	120	0.01	4-42	0.6	1	45	17	Φ125f7	Φ107(3-M6)	105	M78*1.5	2	2.5	144	7000	9
42	2703/0014	140	0.01	4-42	0.6	1	45	17	Φ125f7	Φ107(3-M6)	105	M78*1.5	2	2.5	150	7000	9

52	2701/0005	A2-5	0.01	4-52	0.6	1	53	17	Φ125f7	Φ107(3-M6)	112	M78*1.5	2	2.5	144	7000	9
52	2701/0006	A2-6	0.01	4-52	0.6	1	53	17	Φ125f7	Φ107(3-M6)	112	M78*1.5	2	2.5	165	7000	11
52	2701/0015	120	0.01	4-52	0.6	1	53	17	Φ125f7	Φ107(3-M6)	105	M78*1.5	2	2.5	144	7000	9
52	2701/0016	140	0.01	4-52	0.6	1	53	17	Φ125f7	Φ107(3-M6)	105	M78*1.5	2	2.5	150	7000	9

65	2701/0007	A2-5	0.01	4-65	0.6	1	66	17	Φ145f7	Φ126(3-M6)	121	M78*1.5	2	2.5	160	6000	12
65	2701/0008	A2-6	0.01	4-65	0.6	1	66	17	Φ145f7	Φ126(3-M6)	120	M95*1.5	2	2.5	165	6000	17
65	2701/0009	A2-8	0.01	4-65	0.6	1	66	17	Φ145f7	Φ126(3-M6)	121	M78*1.5	2	2.5	210	6000	17
65	2701/0017	120	0.01	4-65	0.6	1	66	17	Φ145f7	Φ126(3-M6)	112	M78*1.5	2	2.5	160	6000	11
65	2701/0018	140	0.01	4-65	0.6	1	66	17	Φ145f7	Φ126(3-M6)	110	M78*1.5	2	2.5	160	6000	11
65	2701/0019	170	0.01	4-65	0.6	1	66	17	Φ145f7	Φ126(3-M6)	105	M78*1.5	2	2.5	184	6000	12.5

80	2701/0010	A2-6	0.01	5-80	0.6	1	81	17	Φ160f7	Φ139(3-M6)	125	M112*1.5	2	2.5	180	5500	14
80	2701/0011	A2-8	0.01	5-80	0.6	1	81	17	Φ160f7	Φ139(3-M6)	130	M112*1.5	2	2.5	210	5500	19
80	2701/0020	220	0.01	5-80	0.6	1	81	17	Φ160f7	Φ139(3-M6)	138	M112*1.5	2	2.5	235	5500	27

100	2701/0012	A2-8	0.015	16-100	2	1.5	104.5	20	Φ215f7	Φ180(3-M8)	149	M150*1.5	3	5	235	5000	29
100	2701/0013	A2-11	0.015	16-100	2	1.5	104.5	20	Φ215f7	Φ180(3-M8)	155	M150*1.5	3	5	280	5000	39
100	2701/0021	170	0.015	16-100	2	1.5	140.5	20	Φ215f7	Φ180(3-M8)	149	M150*1.5	3	5	235	5000	32
100	2701/0022	220	0.015	16-100	2	1.5	104.5	20	Φ215f7	Φ180(3-M8)	149	M150*1.5	3	5	240	5000	31
